徠卡造船助手在華東某船廠分段測量中的應用
華東某船廠歷史悠久,是國內規模較大的現代化造船基地之一。該船廠能夠建造全系列液化氣船、超大型集裝箱船以及公務船、科考船、破冰船等特種船舶,造船工藝達到了國際先進水平。對于船體分段測量是造船過程中最常見的測量工作,該船廠較早是使用PDA+全站儀的方式開展船舶分段測量工作,但這種方式遇到了不少問題和挑戰,比較重要的有以下2點:
1、線纜/藍牙連接不穩定:客戶使用PDA,需要通過線纜或藍牙的方式將PDA與儀器進行連接,在現場測量時,PDA和儀器的連接工作,會增加測量人員在現場停留的時間,降低測量人員的工作效率;
2、操作繁瑣、增加負擔:因需要線纜或藍牙模塊等,涉及的配件較多,現場作業時,影響了全站儀測量的操作,額外的設備還經常出現通訊延遲、故障等問題,給測量人員帶來不少工作負擔;
徠卡造船助手軟件是徠卡測量系統專為船廠研發的一款能夠機載在徠卡全站儀上的本地化軟件,功能全面,操作簡單易上手,同時能夠在儀器上進行數據分析,是船廠測量人員的好幫手。
1、軟件機載無煩惱
該船廠使用機載徠卡造船助手軟件開展現場分段數據采集工作,直接在設備上就可查看所需分段數據,提高分段數據采集效率,減少現場停留時間。

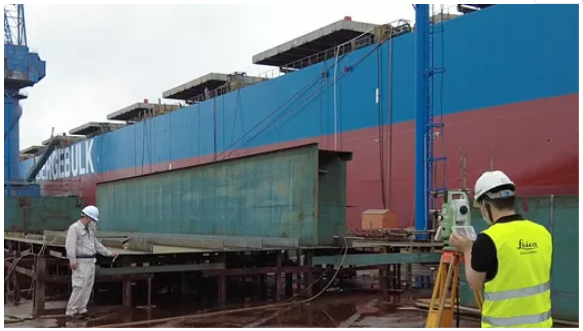

分段測量現場

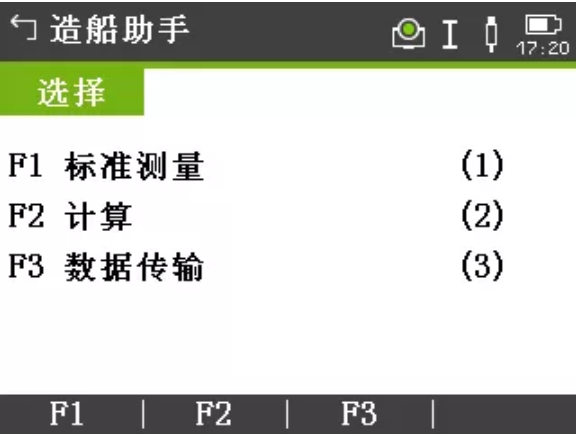

徠卡機載造船助手軟件
2、操作簡單配件少
該船廠使用徠卡造船助手軟件進行現場分段數據采集,無需額外的配件,客戶前往現場僅需攜帶一臺儀器,一個腳架,一組反射片即可,無需攜帶PDA、線纜等配件,減輕測量人員的負擔。所有測量操作都在儀器上進行,一人操作儀器測量即可,簡單輕松,無需像之前一樣要先通過線纜/藍牙將PDA與儀器進行連接,如果通訊不穩定,客戶要浪費很多時間在連接上,影響客戶工作效率。
3、功能豐富,滿足現場各種分段測量需求

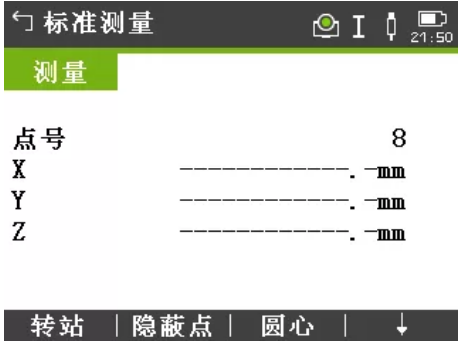

徠卡造船助手軟件功能豐富全面,進行分段數據采集時,軟件中具有隱蔽點、圓心等特殊位置點測量功能,保證數據結果全面,同時可進行轉站測量,豐富的功能保證客戶獲取分段數據的全面;除測量功能外,軟件還具有軸變換、旋轉移動等多種數據變換功能,該船廠使用三點移動功能,將實測數據的坐標進行調整變換,利用變換后的坐標系來查看分析現場測量數據偏差情況,根據偏差結果及時提醒生產人員調整分段,提高生產效率。
分段測量現場

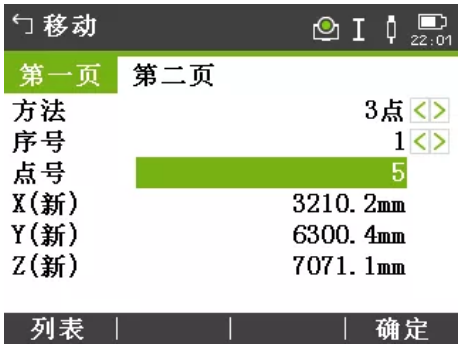

造船助手三點移動功能
4、格式兼容效率高

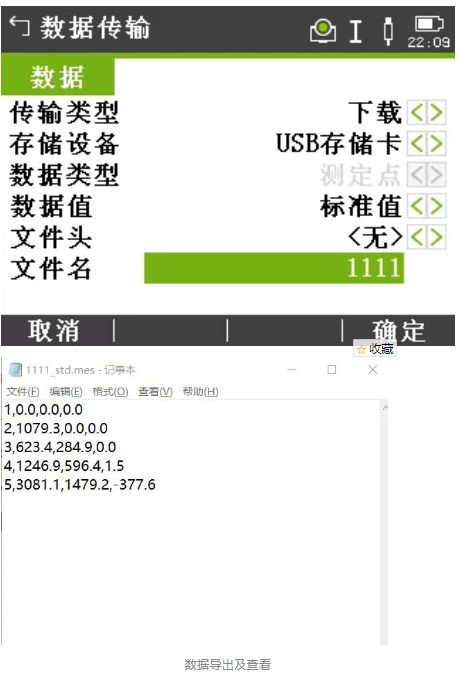

該船廠需要將現場測量的數據導入到電腦端軟件中進行進一步的分析,徠卡造船助手能夠導出滿足客戶需要的.mes格式的數據,客戶可直接通過U盤實現數據從儀器到電腦的傳輸。
總結:
徠卡造船助手軟件,真正能夠幫助客戶在分段測量中提高工作效率,減輕工作負擔:
軟件機載,省去了連接PDA的操作,優化客戶測量工作流程;
功能全面,客戶現場所需的數據測量、數據變換等功能都可在徠卡造船助手軟件中實現,現場只需在儀器上操作,所需的信息即可快速獲取;
數據無憂,徠卡造船助手獲取的數據格式滿足客戶后續分析要求,無需額外的格式轉換。
徠卡造船助手軟件,客戶船體分段測量的好幫手!
