地鐵的安全運行,由中緯ZDL700來守護
應用背景
隨著城市軌道交通和地鐵隧道的大規模建設,施工過程中的現場監測己經成為地下工程建設中不可或缺的部分。在地鐵隧道的盾構施工中,需要密切關注施工中地表沉降、周邊構筑物基礎位移等現象。在這個過程中,中緯ZDL700數字水準儀有十分優異的表現。

中緯ZDL700數字水準儀概述
中緯ZDL700數字水準儀由海克斯康集團武漢工廠生產,它是集光學技術、編碼技術、圖像處理技術、傳感器技術和計算機技術于一體的高科技儀器。每公里往返測量高程中誤差±0.7mm,滿足二到四等水準測量的精度要求,內置多種國家測量規范和測量程序,操作簡便易上手,無須“專業培訓”,也能輕松使用。實現了水準測量向數字化轉變,其卓越的性能與有競爭力的價格,使數字水準測量得以普及。
地鐵區間施工監測及地表沉降監測目的及作用
通過對區間內拱底沉降點進行高程測量,分析研究地表軸線內大量的沉降監測數據,總結出地面沉降的變化規律以及發生沉降較大的危險斷面。通過斷面測點、基礎測點和管線上測點反饋的監測結果分析斷面豎向位移變化、應力、應變變化情況,建筑基礎的傾斜值以及地下管線的破壞情況,分析各項數據變化,及時調整相關施工參數采取有效施工措施。
ZDL700的優異特征
1、國際先進的條碼識別技術:超低光照的區間內擁有20LUX光照(約手機屏幕背景光)即可測量。
2、超強抗遮擋:區間隧道施工粉塵較大時,視場有連續50%尺面可見,即可進行可靠的測量。
3、超短單次測量時間,提高作業效率50%:單次測量只需“照準-測量-顯示結果”,三步即可完成(耗時不到5秒),大幅提升作業效率。
4、靈活的供電方式:ZDL700采用4節五號(AA)電池:靈活的供電可以保證在區間內作業時間,提升工作效率。
應用案例

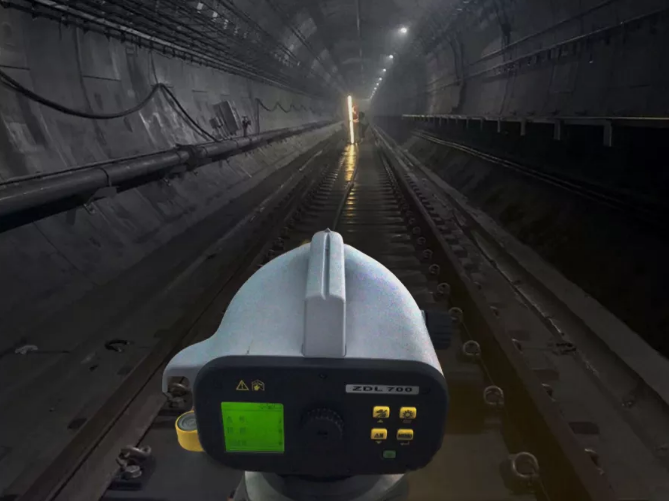

中鐵某單位在杭州地鐵4-1工區“長浜廊路站——桃源街站區間”施工時,測量人員使用ZDL700數字水準儀對位于軌道上方的沉降點進行一定周期內的多次測量,通過對測量結果進行對比,分析點位的沉降情況,為安全施工保駕護航。隨機挑選了兩次觀測數據進行對比,監測變化速率都在施工要求內,為地鐵建設的安全施工提供精準的數據保障。

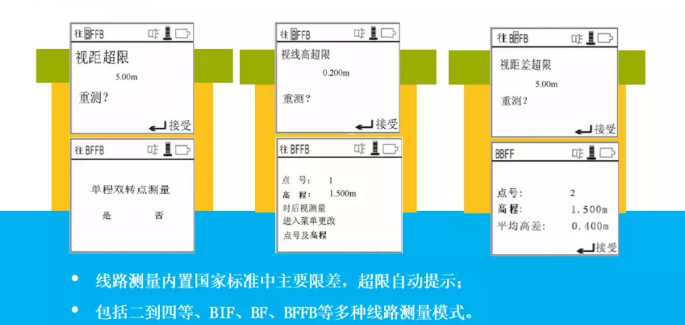

內置多種水準測量程序
ZDL700有多種測量程序可選擇,包括二等水準測量、三等水準測量、四等水準測量、BF(后前)、BFFB(后前前后)和BIF(后支前)測量模式。二等水準測量、三等水準測量和四等水準測量模式是內置國標中相應等級線路測量限差的線路測量模式,提供測量順序提示以及超出限差值提示。

總結
中緯ZDL700數字水準儀在監控量測普及的趨勢下,以可靠的精度和有競爭力的價格被更多客戶選擇。
在日常的地鐵區間施工監測的環境中,雖然經常會遇到照明不足,揚塵大等復雜環境,但中緯ZDL700擁有的低光照下仍可測量和抗遮擋特性,可以進行精準和有效的測量。
簡單易上手的操作流程,使“新手”也能進行高效測量,超短單次測量時間,可顯著提高作業效率。并且有IP55的防塵防水等級,可以完美應對潮濕環境及小顆粒粉塵侵入,確保儀器經久耐用。
