三維激光掃描儀的工作原理

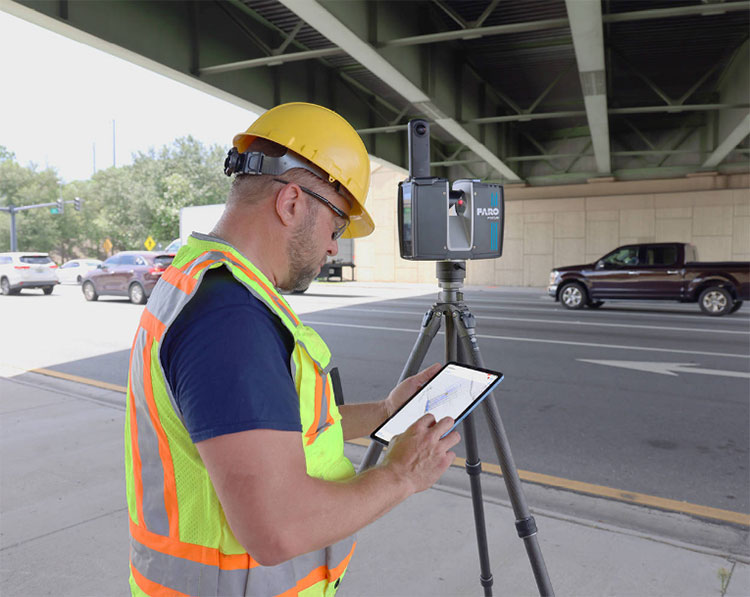

三維激光掃描儀是一種通過激光技術快速獲取物體表面三維空間信息的設備，廣泛應用于測

繪、建筑、工業檢測、文化遺產保護等領域。其核心原理是通過發射激光束并接收反射信號，

結合精密的時間測量或相位差計算，確定目標點的空間坐標，最終構建高精度的三維點云模

型。

以下是其工作原理的詳細解析：

1. 激光測距原理

三維激光掃描儀的核心是測距系統，主要分為以下三種技術：

脈沖式（Time-of-Flight, TOF）

通過計算激光脈沖從發射到反射回接收器的時間差，結合光速計算距離

TOF技術適合長距離測量（如地形測繪），精度可達毫米級，但短距離分辨率較低。

相位差式（Phase-Shift）

對激光束進行幅度調制，通過測量發射波與反射波的相位差計算距離。

三角測距法（Triangulation）

通過激光發射器、接收器（如CCD相機）與目標點構成的三角形幾何關系計算距離。適用

于近距離高精度掃描（如逆向工程），但對環境光敏感。

2. 掃描與定位機制

光束偏轉系統

激光束通過旋轉鏡、振鏡或多棱鏡實現水平和垂直方向的偏轉，覆蓋待測物體表面。常見

的掃描模式包括線掃描（如旋轉激光平面）和面掃描（如Lissajous軌跡）。

多傳感器協同

掃描儀內置慣性測量單元（IMU）、GPS（戶外用）或編碼器（移動平臺），結合標靶球

或特征點匹配，將局部點云拼接為全局坐標系下的完整模型。

3. 點云生成與數據處理

數據采集

每秒可捕獲數萬至百萬個點，每個點包含三維坐標和反射強度（Intensity）信息。例如，

地面激光掃描儀（Terrestrial Laser Scanner, TLS）的典型點距為1-5mm@50m。

噪聲過濾與配準

通過統計濾波、半徑濾波去除離群點，并利用ICP（Iterative Closest Point）算法對齊

多站掃描數據。附加RGB相機還可生成彩色點云。

三維建模

點云經三角化（如Poisson重建）或NURBS曲面擬合，轉化為CAD模型或BIM數據。

4. 關鍵性能參數

精度：受測距誤差、角度分辨率（如0.001°）和系統校準影響。

測程：從幾厘米（三角法）到數公里（機載LiDAR）。

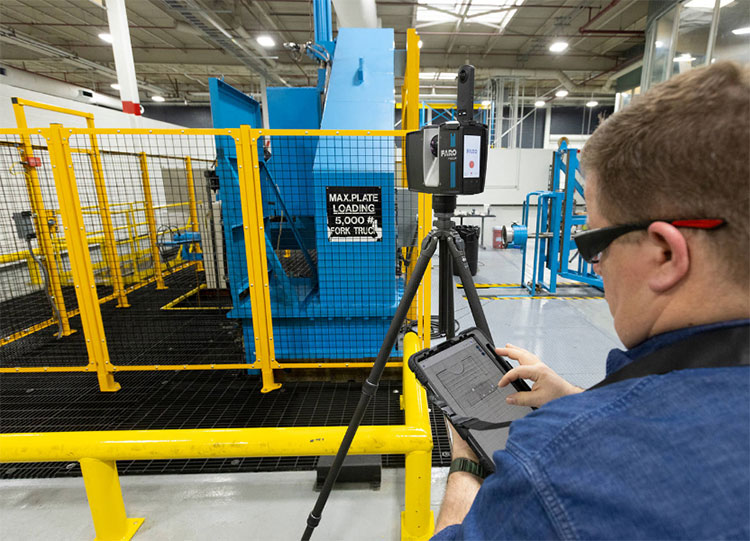

掃描速率：高速掃描儀可達200萬點/秒（如FARO Focus系列）。

5. 應用示例

建筑測繪：通過點云檢測墻體變形。

自動駕駛：車載LiDAR實時生成環境三維地圖。

考古數字化：高精度記錄文物幾何細節。

三維激光掃描儀通過激光測距與動態掃描的結合，實現了高效、非接觸式的三維數據采集。

其技術選型需權衡測程、精度和場景需求，而后續的點云處理能力直接決定了最終模型的

可用性。隨著SLAM（即時定位與地圖構建）技術的發展，便攜式掃描儀正推動三維數字

化邁向實時化與智能化。
