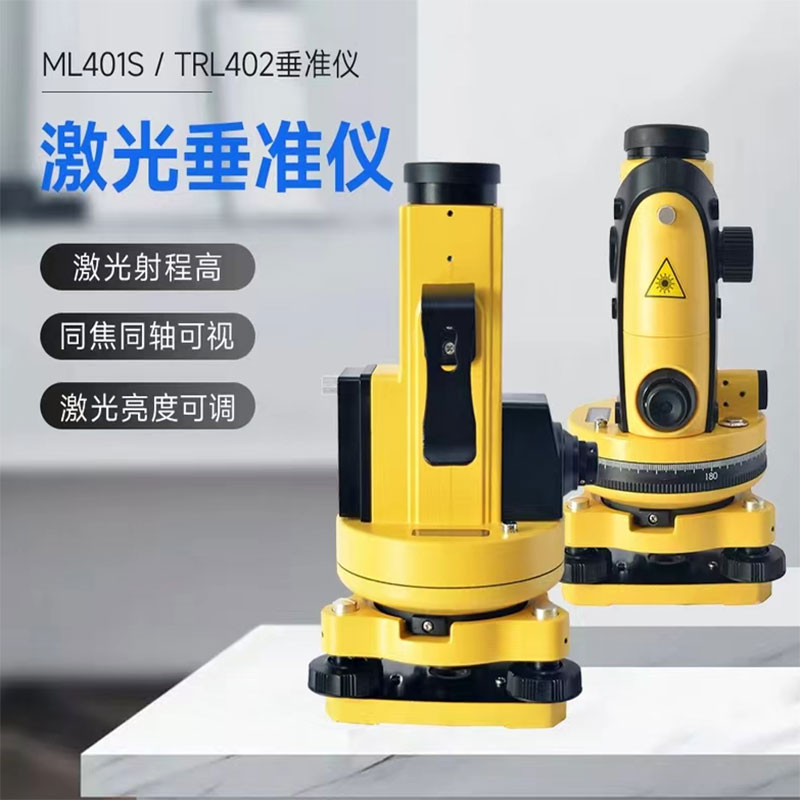

垂準儀介紹與激光垂準儀使用方法詳解
在建筑工程、土木施工、設備安裝及室內裝修等領域,精確的垂直基準傳遞是確保施工質量的關鍵。垂準儀,正是專門用于進行鉛垂線基準傳遞的精密光學或電子儀器。它能夠從上向下或從下向上引出一條絕對垂直的基準線,廣泛應用于高層建筑的垂直度控制、電梯井的施工、大型機械的安裝校準等場景。
傳統的垂準儀為光學式,通過目鏡觀測,需要人工讀數和定位,對操作人員的技術要求較高,且效率相對較低。隨著科技發展,激光垂準儀已成為市場主流。它通過發射可見的激光束來建立垂直基準線,具有操作簡便、精度高、直觀高效等顯著優點。
激光垂準儀的核心組成部分
一臺典型的激光垂準儀通常包括:
激光器:核心部件,發射高亮度的激光束。
自動安平機構:內部通常裝有磁阻尼或電子補償器,能在一定傾斜范圍內自動補償,確保激光束始終保持鉛垂狀態。
對點器:儀器底部的激光筆,用于將儀器精確對準地面基準點。
精密調平機構:通常是三個腳螺旋,用于初步粗平儀器。
電源:一般為電池供電。
外殼及三腳架:保護內部結構并提供穩定的支撐。

激光垂準儀的使用方法詳解
正確使用激光垂準儀是保證測量精度的前提,其操作可遵循以下步驟:
1. 準備工作:
選擇堅固、平整的場地架設三腳架,并高度適中。
將垂準儀安裝在三腳架上,初步擰緊連接螺旋。
2. 對中與粗平:
開啟下對點激光器,通過觀察地面激光點,移動三腳架架腿,使激光點大致對準地面上的基準點(如控制點O)。
然后通過調整三個腳螺旋,使儀器上的圓水準器氣泡居中,完成粗平。此步驟旨在為后續精平打下基礎。
3. 精平:
開啟儀器的主激光發射器。
仔細觀察儀器上的長水準管(或電子水準器),通過微調三個腳螺旋,使水準管氣泡嚴格居中。此步驟至關重要,它確保儀器的自動安平補償系統在最佳工作范圍內,從而保證激光束的垂直精度。
4. 對中與投測:
精平后,儀器可能發生輕微移動,導致下對點激光偏離基準點。此時,需松開儀器連接螺旋,在三腳架平臺上輕微、平穩地平移整個儀器(切忌旋轉),使激光點精確對準地面基準點O,然后擰緊連接螺旋。
再次檢查長水準管氣泡是否依然居中。通常需要對“精平-對中”步驟進行一兩次反復調整,直至兩者同時滿足要求。
此時,儀器已嚴格對中整平。向上發射的激光束將在目標層面(如上一層樓板)形成一個清晰的激光光斑,此點即為基準點O的垂直投影點O‘。施工人員可用接收靶精準定位該點并進行標記。
5. 注意事項:
避免強光直射激光線,以免影響目標點清晰度。
儀器搬站時,應關閉激光器并將補償器鎖定,以防損壞。
定期對儀器進行校驗,確保其測量精度。
總之,激光垂準儀以其直觀、高效、高精度的特點,極大地簡化了垂直基準傳遞的流程,降低了作業強度,是現代施工中不可或缺的重要工具。掌握其正確的使用方法,對保證工程質量和施工進度具有重要意義。
