徠卡BLK360三維激光掃描儀在假山面積測算中的應用
1、概述
假山施工面積與其經濟價值息息相關。對于其不規則表面積的計算,通常采用的方法是用鋼絲網使用面積或者貼報紙、丈量的方式來間接計算表面積。常規方式存在一定的局限性,一是效率低下,需要大量的人工協同作業;二是對于塑石上部的位置,需要架設腳手架,存在一定的安全風險;三是不夠準確,存在較大誤差,只能算出大概面積,不能精確的計算出塑石假山實際面積。

而采用徠卡BLK360迷你激光掃描儀,搭配3DReshaper點云分析處理軟件,速度快,精度高,節省投入,可以很好地滿足面積測算的需求。
2、作業流程
外業掃描
徠卡BLK360迷你三維激光掃描儀,輕便小巧,快速高效,使用簡便,一鍵式操作,適用于具有三維需求的裝飾裝潢、文物保護、地質勘察等各個領域。

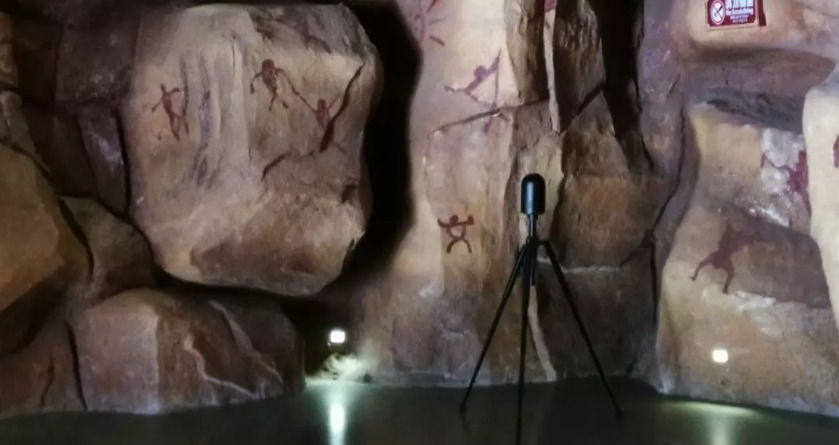

徠卡BLK360正在采集假山點云
數據處理
Register360可以一鍵直接從設備內存中讀取點云,實現點云自動拼接,并利用切片檢查功能使用不同的顏色區別出不同的測站點云,方便客戶檢查拼接情況,消除錯層,保證整體點云發布的質量效果。

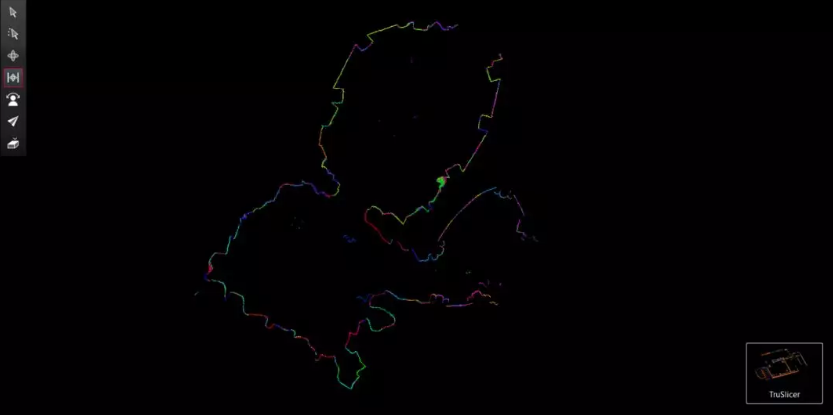

多測站點云拼接切片檢查
點云自動建模
通過3DReshaper可以快速建立Mesh格網。

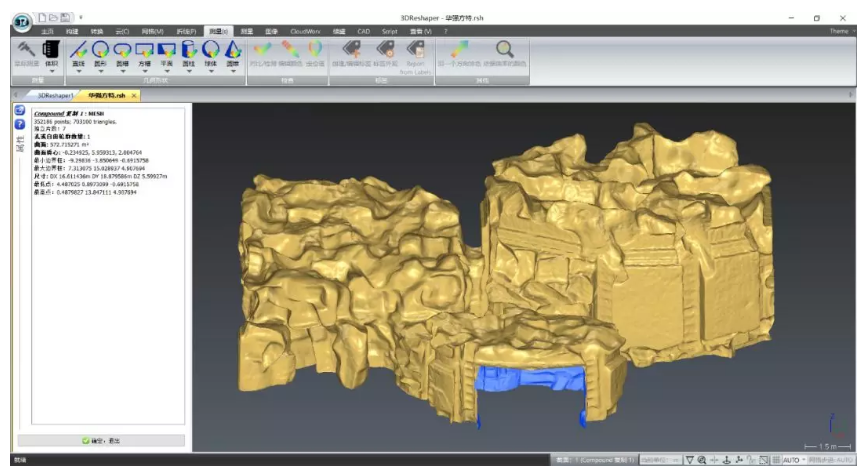

擬合3D 網格自動建模
測量計算
對網格進行面積測算。選中網格即可查詢網格的表面積572.715271㎡。此外3DReshaper還支持單獨計算分割的小區域表面積,以及進行體積測算等多種應用。
3、總結
徠卡BLK360迷你三維激光掃描儀輕便小巧,簡單便攜,3分鐘采集一站數據,自面世以來,已廣泛應用在裝飾裝潢、文物保護、地質勘察等多個領域。其入門門檻低,即使沒有接觸過測量亦可熟練掌握,搭配海克斯康3DReshaper點云分析處理軟件,實現點云網格的快速創建,滿足了假山塑石面積測算中快速、精準的需求,不僅能夠節省人工成本的投入,還能極大地提高工作效率。
