應用背景

　　隨著經濟的迅速發展和科學技術的不斷進步，使得許多工程項目在建設的過程中對其施工的準確度要求越來越高。因此，各種新技術、新功能的測量儀器也不斷涌現，而電子水準儀更是得到了推廣和普及。電子水準儀在各種工程項目施工的測量過程中得到了良好的應用，尤其是在沉降觀測中更是發揮了重要的優勢。本文以中緯ZDL700為例介紹其在沉降觀測中的應用。

　　中緯ZDL700電子水準儀概述

　　中緯ZDL700由海克斯康集團旗下中緯測量系統（武漢）有限公司生產，它是集光學技術、編碼技術、圖像處理技術、傳感器技術和計算機技術于一體的高科技儀器。其主要特點是采用全新的影像傳感器，滿足國家二到四等水準測量的精度要求，內置多種測量模式和測量程序，自動讀取觀測數據并予以存儲，每千米往返測高差中誤差±0.7mm,為您輕松實現數字水準測量。

　　建筑物沉降觀測特征及其對觀測精度的要求

　　建筑物沉降觀測是監測建筑物是否變形的主要方式之一， 它是通過定期監測變形觀測點的高程并根據各點間的高程變化來確定建筑物的沉降量、傾斜度等參數，據此推斷沉降變形對建筑物破壞影響程度，為采取必要的安全措施提供依據。目前沉降觀測方法主要以幾何水準測量為主。沉降觀測時，在能表示沉降特征的部位設置沉降點，在沉降影響范圍之外埋設水準基點，利用水準基點定期測量沉降觀測點高程，從而在各個沉降觀測點高程的變化中了解建筑物的沉降情況。

　　水準線路測量

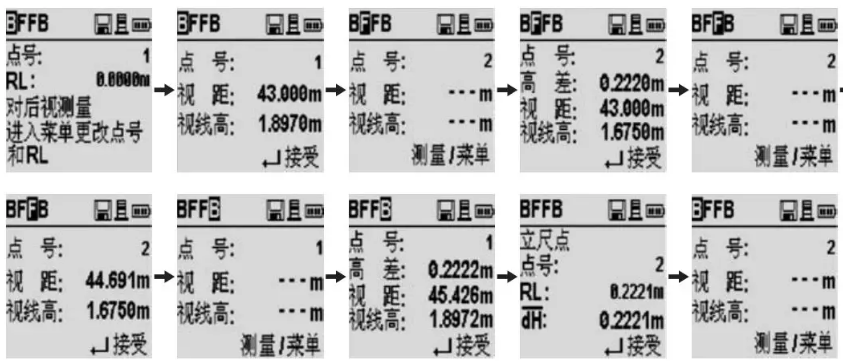

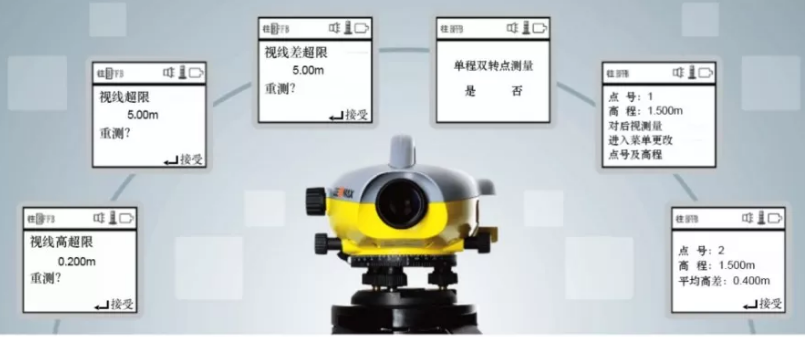

　　ZDL700有多種測量程序可選擇，包括“二等水準測量”、“三等水準測量”“四等水準測量”、 “BF（后前）”、 “BFFB（后前前后）”和“BIF（后支前）”測量模式。 “二等水準測量”、 “三等水準測量”和“四等水準測量”模式是內置國標中相應等級線路測量限差的線路測量模式，提供測量順序提示以及超出限差值提示。

　　以一商業區在建大樓沉降觀測為例，圖為工程師正對已布設好的觀測點進行觀測數據采集。

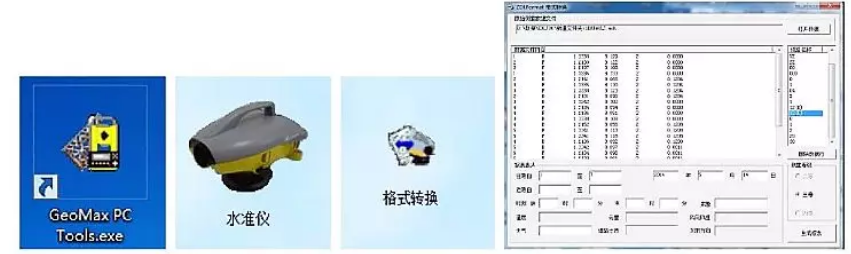

　　完成數據采集后，使用中緯數據傳輸軟件GeoMax PC tools簡單快捷的進行數據下載和數據格式轉換并生成報表即可進行數據分析和處理。

　　中緯ZDL700數字水準儀，以其穩定的性能，可靠的精度已在多個項目中得以應用，此外在我們水準觀測過程中可能會存在觀測尚未完成但天色漸晚導致的光線較弱從而影響測量精度的情況，而中緯ZDL700數字水準儀只要有20Lux光照，差不多也就是一根蠟燭的亮度即可進行測量而且能夠保證精度，同時其采用4節5號電池的靈活供電方式，能夠有效的延長單日工作時長，提高工作效率。
