新應用,新方案--徠卡TPS罐體掃描檢測方案
應用背景:
油庫日常運營中,一旦使用中的罐體發生破壞,不僅會造成物料的損失,還會引發燃燒、爆炸、中毒等安全事故,所以罐體檢測是一項十分重要的工作,它能幫助罐區管理人員獲取罐體傾斜、橢圓度等信息,了解罐體狀態,及時消除罐體使用中的潛在風險,保證罐區安全運營。目前客戶主要是通過搭腳手架進行手動測量的方式,完成罐體的檢測,而這種方法存在有一些不足之處:
1、搭腳手架手動測量的方法需要的配件較多,現場準備工作時間長,工作流程繁瑣。
2、需手動記錄讀數及計算,自動化程度低,效率低。
3、現場需要多名人員配合,人員需求大。
罐區現場
徠卡TPS罐體掃描檢測方案

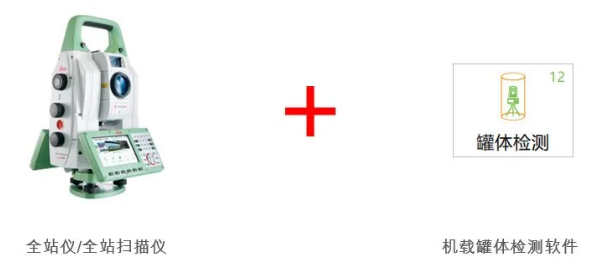

徠卡TPS罐體掃描檢測方案是由徠卡全站儀或全站掃描儀搭配機載罐體檢測程序組成,通過在軟件中設置測量模式、板高等參數,儀器自動完成罐體數據的采集。完成測量后,軟件自動計算罐體傾斜、橢圓度,用戶現場就可以在儀器上查看罐體傾斜、橢圓度結果,并可將結果進行輸出,簡單高效。
方案操作流程:

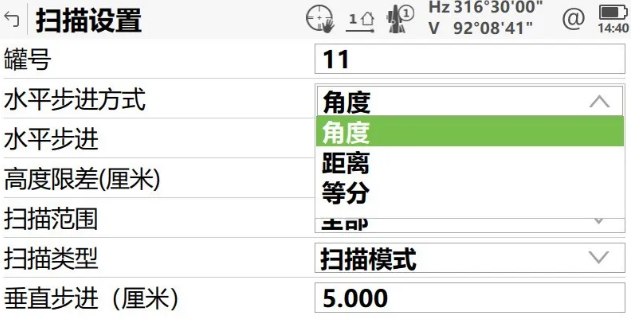

掃描設置:用戶可根據所測罐體情況,自定義掃描步進方式及掃描范圍,儀器快速獲取罐體數據。
基圓測量:定義罐體基圓位置。
高度間距設置:可通過手動輸入、現場測量、讀取已有高度數據等方式,定義圈板區間高度。

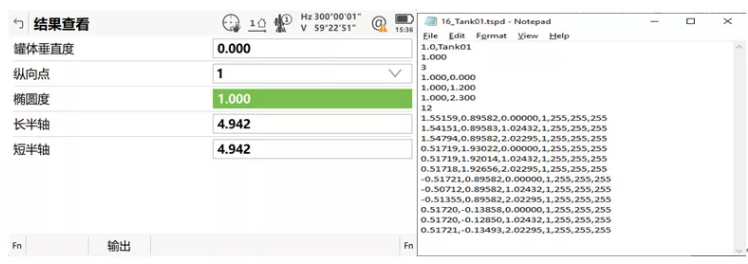

結果查看:可在儀器上直接查看所測罐體的傾斜及橢圓度結果,并可將結果輸出。
總結:
徠卡TPS罐體掃描檢測方案具有如下特點:
無需額外工具,一臺儀器,一個機載軟件即可幫助客戶完成罐體傾斜、橢圓度的測量和計算,簡單高效。
測量、計算都由儀器自動完成,無需人工參與,測量完成后即可在儀器上查看罐體傾斜、橢圓度結果,清晰直觀,提升客戶的工作效率。
所有工作僅需一人即可完成,減少人員需求。
流程化的操作界面,操作簡單,上手快,不給客戶帶來額外的學習成本。
徠卡TPS罐體掃描檢測方案,將會是用戶實現罐體檢測的一個有力幫手!
