樁機智能引導系統

　　ntelligent Guide System of Pile Driver

　　IG300-PD

一、系統原理

       IG300-PD應用高精度RTK差分基站和GNSS雙天線移動站的衛星測向定位原理，

實現打樁機的智能引導，獨創的手機APP將工程所需打樁點位顯示并引導，無需人工放

樣，直接衛星引導打樁，大數據實時統計打樁數據，便于管理。

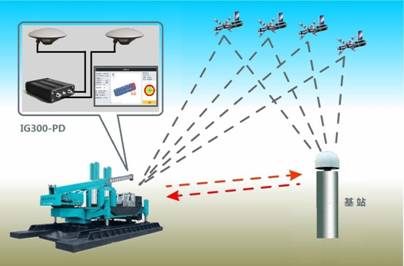

打樁機智能引導系統原理

二、優勢比較

三、系統組成

　　IG300-PD整套系統由SS300雙天線定位定向接收機、GNSS接收天線、MS600基站接收機、無線電臺（基站模式用）安卓平板（或安卓手機）、控制顯示終端APP等構成。

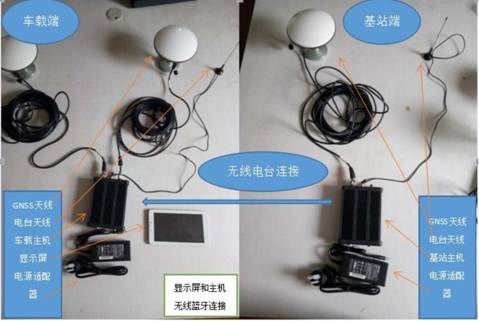

高精度樁機智能引導系統組成圖

四、操作步驟

　　1、前期數據準備

　　從項目部獲取基準點坐標數據和打樁區域CAD設計圖（或者樁位點坐標）；

　　2、架設基站

　　使用MS600選擇固定點或隨機點架設基站；

　　3、安裝調試

　　IG300主機和安卓平板安裝在駕駛室內，通過天線電纜連接外部天線。藍牙連接顯示屏；

　?、?打樁操作

　　駕駛員依據顯示器上的樁點標記，獨立完成打樁；

　　②.統計數據

　　系統自動記錄每根樁的樁位偏差及時長信息，方便統計監管；

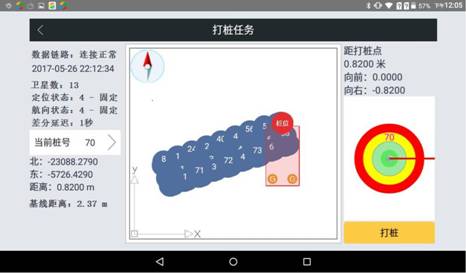

軟件顯示界面圖

五、實際應用案例

　　以在靜力壓樁機的應用為例，在過去人們憑借經緯儀、全站儀及RTK等技術手段進行“人工”或“半人工”打樁定點，目前市面上的靜力壓樁機都是采用回轉機構構成的步履式行走，縱移和橫移完全破壞了之前的標記點，施工人員很難找到原來的標記點來定位，同時樁機到位后復測點位基本無法實現。之前采用經緯儀加鋼尺的組合進行定點放樣，這種方式前期運算量大，后期放樣施工繁瑣，工作效率低，強度大。在某型靜力壓樁機安裝了IG300-PD高精度北斗/GPS高精度樁機智能定位引導系統之后，不再需要用觀測標記點來定位，系統通過實時獲取和解算方位信息，引導操作手實施可靠的精準定位，大大提高了打樁效率，原來5人組一天能打25根樁，現在4個人一天可打30根樁，不論晚上或者天陰下雨都可以不間斷打樁。

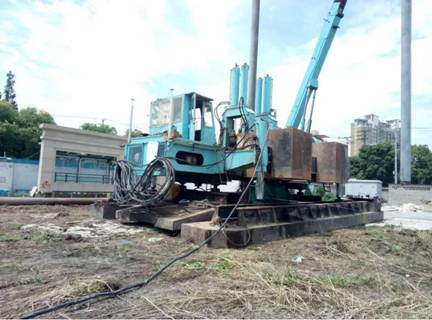

智能引導系統安裝于吳中路樁機施工地

六、總結

　　樁基礎施工的未來一定是數字化，我們相信北斗智能打樁引導系統，會越來越受到打樁機施工人員的喜愛，操作簡單、傻瓜式的操作，自動引導和定位，將會成為主流。
