揚塵噪音智能監測系統

一、系統概述

  隨著我國對環境治理要求越來越高，PM2.5成為環境監測的重要指標，而空氣中的揚塵作為影響PM2.5指標的重要組成部分，也成為各級環保部門監控的對象。環境實時在線監測系統，利用無線傳感器技術和激光粉塵測試設備，實現揚塵在線監控，還可以監測PM2.5，PM10，噪音，環境溫度，環境濕度，風速風向等各項指數，各測試點的測試數據通過無線通訊直接上傳到監測后臺，方便環境部門實時監測數據。

應用領域：

工地、城市管理、廣場、大型工況企業等公共場所，是環保、建設、城市管理、交通、市政等相關部門對大氣污染懸浮顆粒物排放源頭控制評價的重要依據。

二、功能概述

   該系統適用于各建筑施工工地、道路施工、旅游景區、碼頭、大型廣場等現場實時數據的在線監測，其中監測的數據包括揚塵濃度、噪音指數以及視頻畫面。通過物聯網以及云計算技術，實現了實時、遠程、自動監控顆粒物濃度以及現場視頻、圖像的采集；數據通過網絡傳輸，可以在電腦、手機、iPad等多個終端訪問。揚塵監控系統在工作的時候，對于一些數值超標的畫面會進行自動抓拍，再通過網絡將抓拍到的畫面以及數據傳輸?shù)椒?wù)器，實現可視性數據。并且具備自動報警功能，可以隨時掌控環境發生的變化，進而告知有關部分進行整頓，具備報警聯動信息輸出，可以外接噴霧降塵設備，實現聯動。

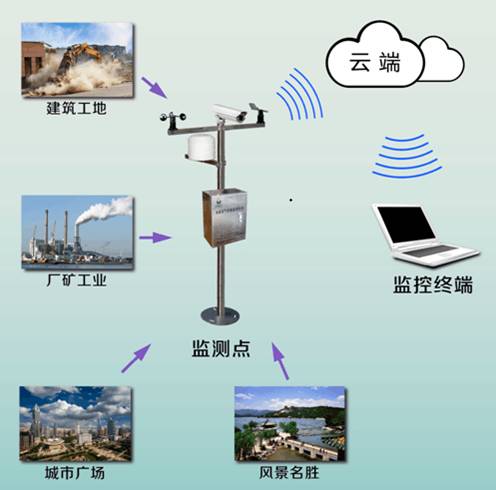

三、系統結構圖

4、技術參數

內置噪聲揚塵；內置噪聲揚塵自動監測傳感器，量程30-130db/0-2mg/m3；

視頻信號聯網；通過以太網或者無線3G/4G網絡可以完美支持視頻信號傳輸；

高配置嵌入式系統；工業實時處理系統，采用了實時操作系統和看門狗電路，實時操作系統可以允許同時運行多個任務；

擴展氣象參數；溫濕度、風速、風向等氣象信號的擴展接入，環境全面監控，接受按要求定制；

全天候全自動；24小時365天全時工作，通訊狀態指示；故障提示報警功能；

通信方式定制；以太網通訊，客戶端/服務器模式，聯網可選2G/3G/4G、運營商專線等；

PM2.5/PM10監測模塊技術指標

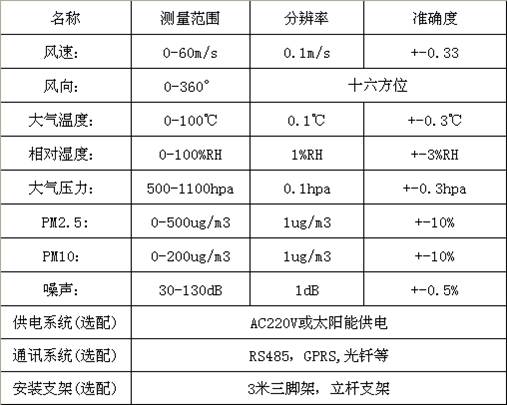

 2、其他傳感器技術參數

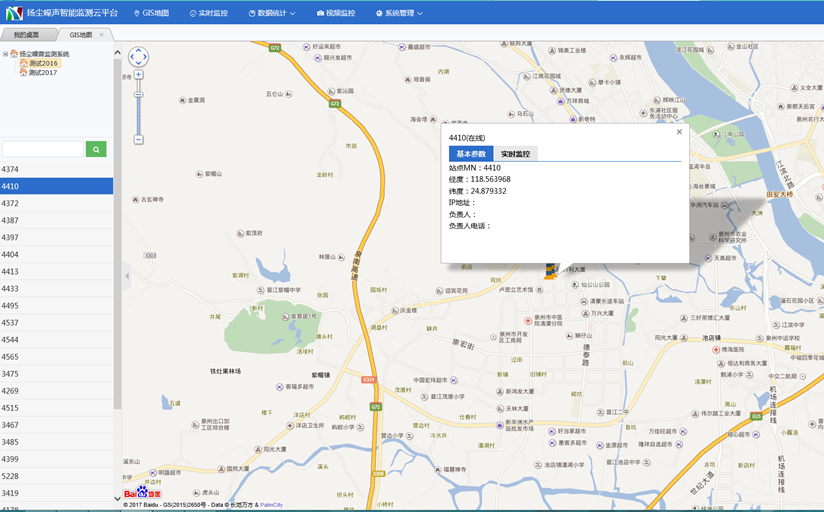

五、揚塵噪音智能監測云平臺

1、提供多用戶多賬號管理功能，為管理者提供在線數據監測和監控的分級管理方式

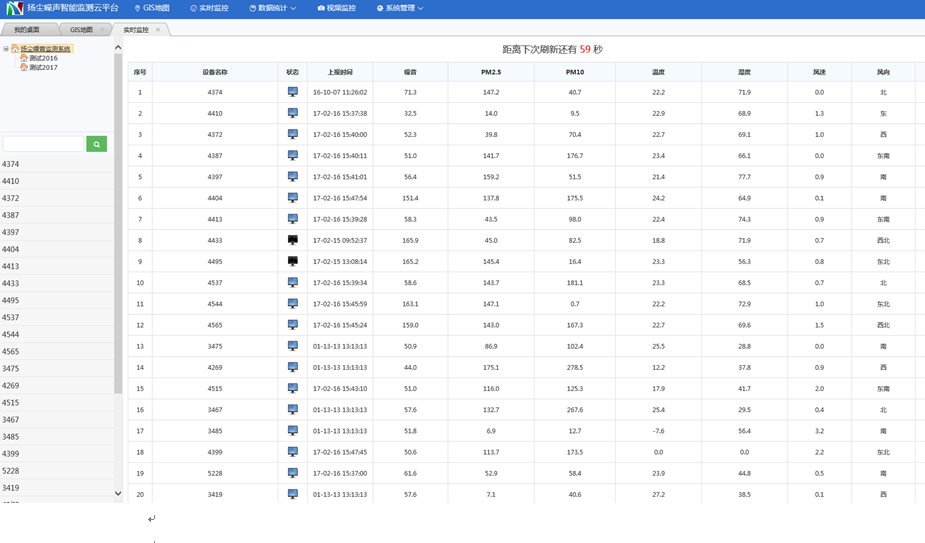

2、提供實時數據顯示功能，實時數據上傳間隔30秒。

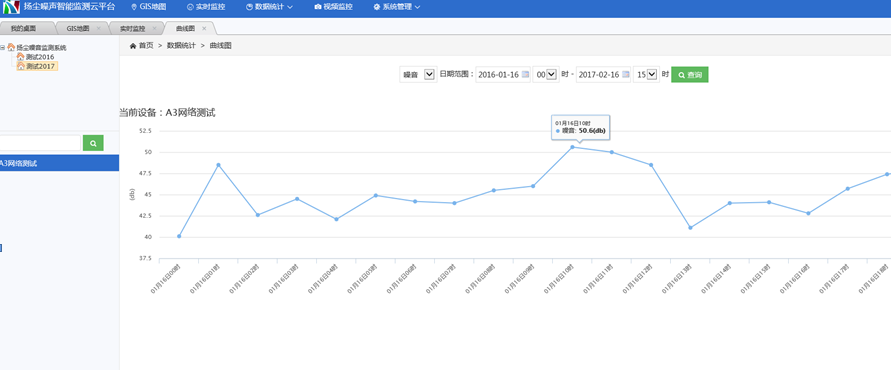

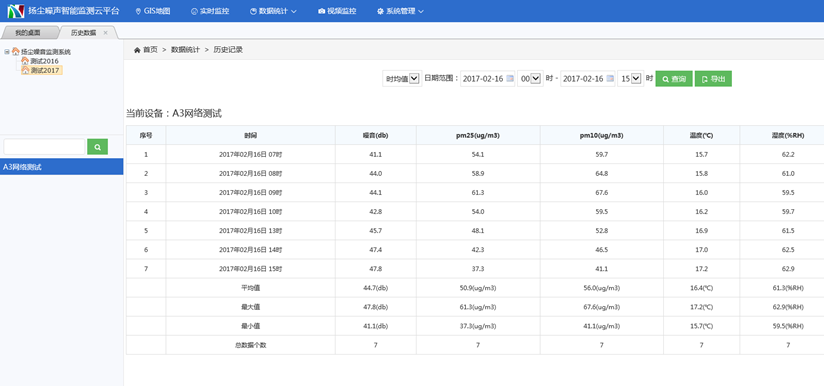

3、豐富的歷史數據分析手段，可選1小時、24小時、15天、1個月、半年的歷史數據，       具有數據曲線顯示、打印，歷史數據導出功能，建筑工地通過系統上傳月報，增加自查、自測的手段

七,安裝注意事項

1、顯示屏安裝前，需檢查安裝剛結構的安裝面平整，牢固

2、顯示屏安裝需嚴格按照設計規范進行安裝，不能私自改邊安裝配件的連接方式和原材料

3、所有電器連接線需連接正確并且檢查確認

4、安裝位置需考慮當?shù)氐沫h(huán)境變化和實際情況由專業的人員負責設計及其施工

5、室外顯示屏需考慮顯示屏的防水防塵及其防腐蝕，防雷電

6、安裝顯示屏安裝時需考慮當?shù)氐臍鉁兀３诛@示屏的散熱和通風良好
